Technik
Technische Daten
| Länge | ||
| innen | 200cm | |
| aussen | 205cm | |
| gesamt | 282cm | |
| Breite | ||
| zugeklappt | 148cm | |
| aufgebaut | 255cm | |
| Höhe | ||
| zugeklappt | 96cm | |
| aufgebaut innen | 185cm | |
| aufgebaut insgesamt | 207cm | |
| Gewicht | ||
| leer | 240kg | |
| max | 400kg (optional 600kg) | |
| Fahrwerk | ||
| Achse | Hahn WB736 oder Nieper | |
| ungebremst mit Drehstabfederung | ||
| Kupplung | Winterhoff (u.a.?), Höhe ca. 35cm | |
| Reifen | 4,40 - 10 | |
| 4,50 - 10 | ||
| Reifendruck | 1,7-2,0 Bar | |
Einhängebetten
Plan und Abmessungen für Halterungen und Stoff der Einhängebetten.
Plan von Hans-Albrecht.
Doppelbett
Frei nach der leider nicht mehr ganz erhaltenen Beschreibung von Frank von der alten Homepage und eigenen Erfahrungen. Das Bett stützt sich der Länge nach auf den Rand des Wagens und auf vier einklappbare Stützen. Das Geheimnis der Stabilität ist aber die Verankerung an den Scharnieren der Gibelwände. Diese verhindern, dass das Bett seitlich verrutschen kann. Als Material wir 10mm Sperrholz verwendet, 8mm sollten auch hinreichend stabil sein. Buchensperrholz ist gut geeignet, aber relativ schwer.
Die Breite ist exakt 51,5cm, damit passt es genau in den Bettkasten. Die Länge ist ca. 200cm und sollte individuell angepasst werden. Das gilt auch für die Ausschnitte für die Wandscharniere.
Die Stützen des Bettes haben eine Länge von 37,2cm (ggf. Bodenbelag beachten), sind oben 13,5cm breit und unten 7cm breit. Gefertigt werden die aus dem gleichen Sperrholz mit 10mm Stärke.
Die Platte wird geteilt und mit Klavierband klappbar zusammengesetzt. Auch die Stützen werden mit Klavierband montiert.
Wir haben die Platten bei unserem Nachbau klar lackiert, allerdings würden die Matratzen auf unlackiertem Holz nicht so sehr rutschen.
Nachbau Hängeregal
Plan und Fotos für den Nachbau des Hängeregals.
Plan und Fotos von Hans-Albrecht.
Halterung Ersatzrad

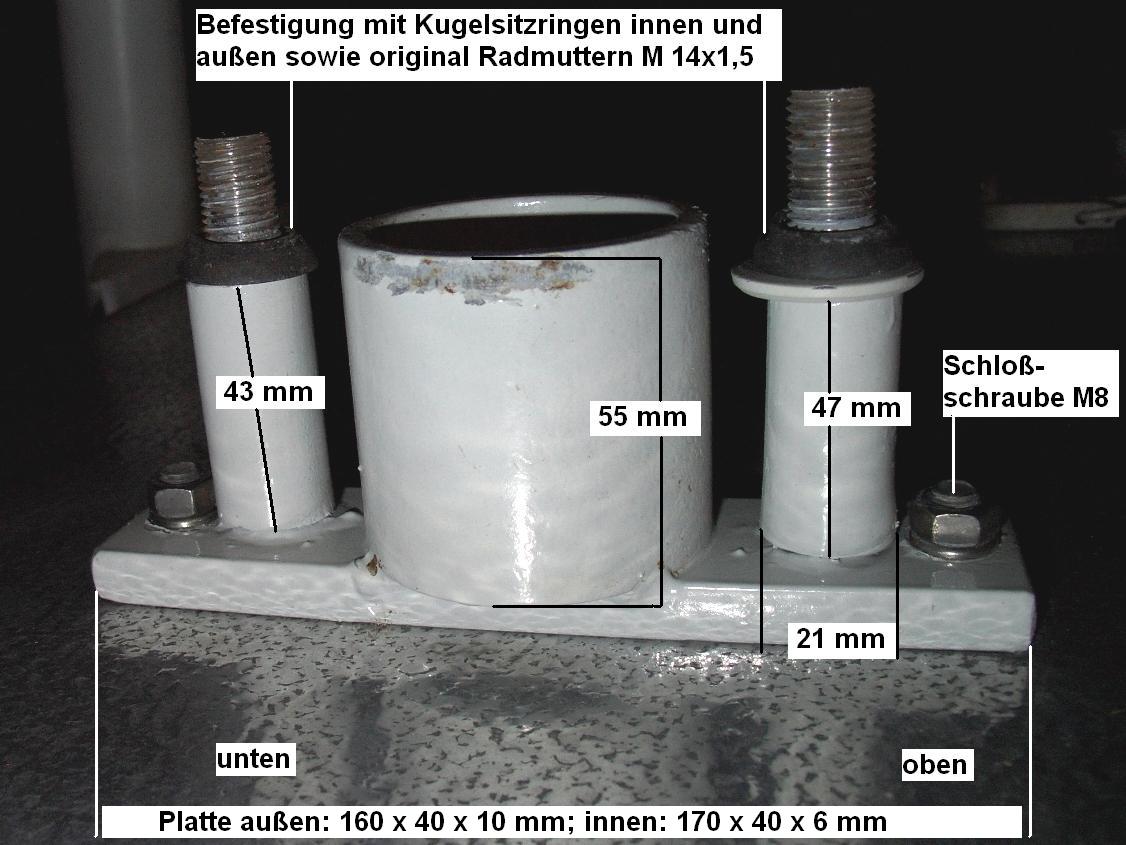

Bauplan für eine Ersatzrad-Halterung an der vorderen Wand:
Plan und Fotos von Hans-Albrecht.
Gestell Seitenlagerung

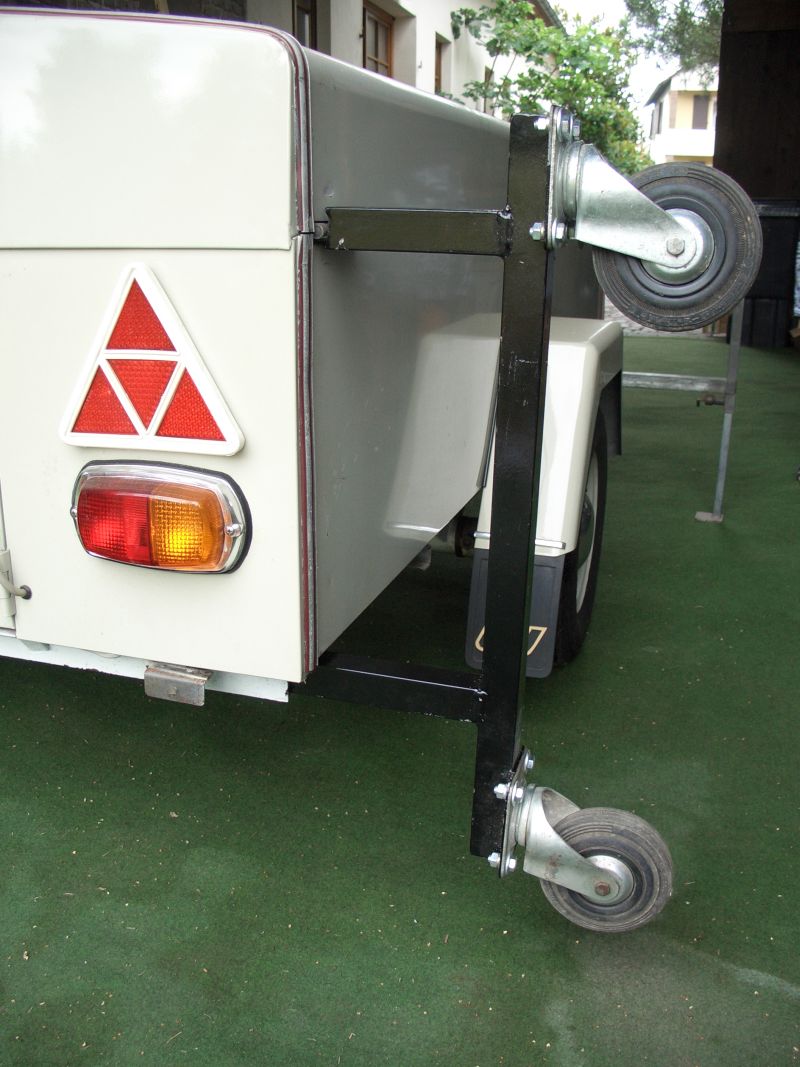

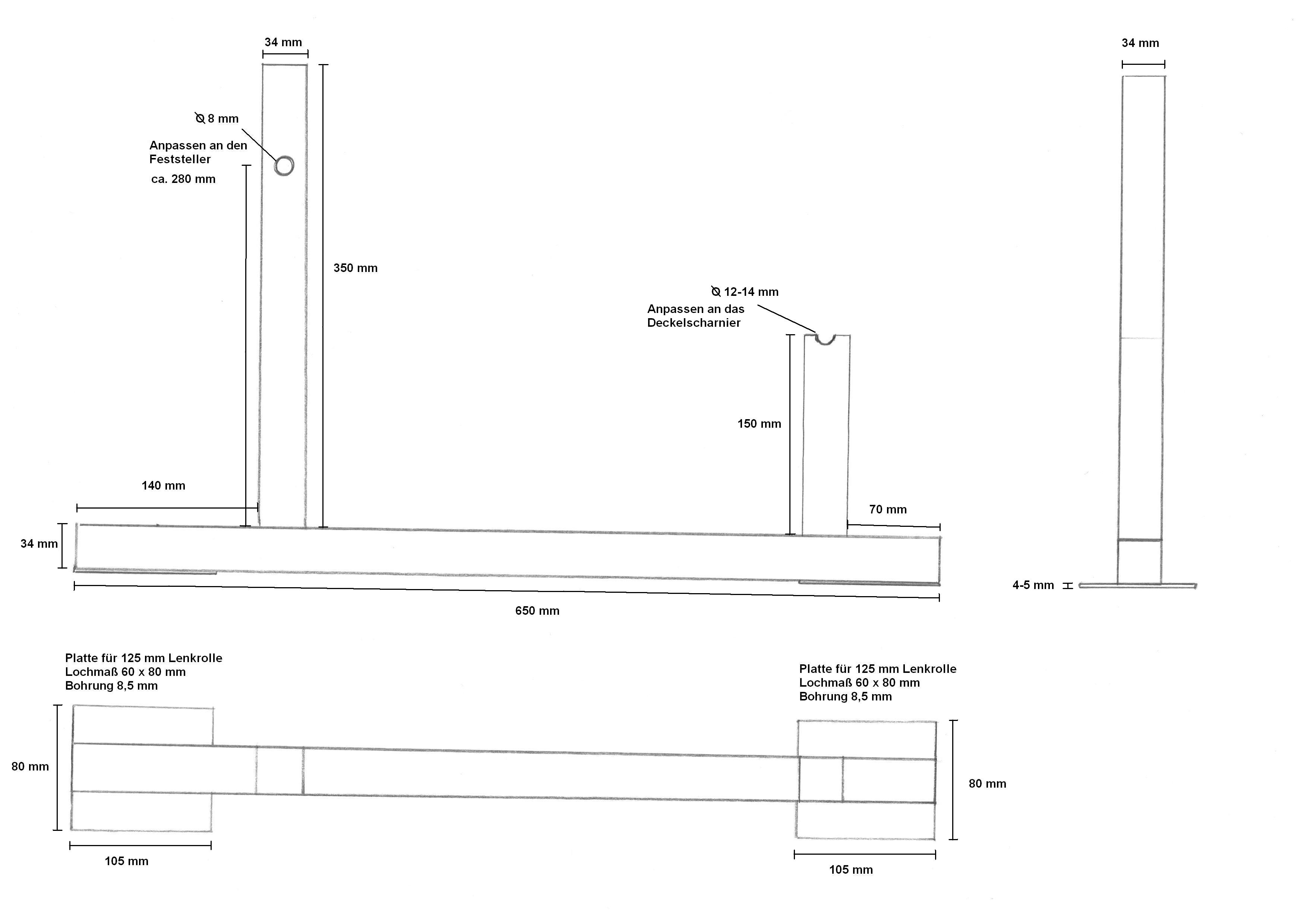

Bauplan für ein Gestell um das Brüderchen auf die Seite gekippt zu lagern.
Die Fotos stammen von der alten Homepage und aus dem Forum.
Das Brüderchen kann mit Hilfe von stabilen Holzlatten durch zwei Personen auf die Seite gekippt werden.
